Der Atzelbergturm – Ausgezeichnete Stahlkonstruktion mit Gitterrosten von MEISER

Der Atzelbergturm der Firma Huhle Stahl- und Metallbau aus Wiesbaden wurde mit dem Deutschen Metallbaupreis 2024 in der Kategorie „Stahlkonstruktion“ ausgezeichnet. Bei dem Turm wurden Gitterroste und Gitterroststufen von MEISER verbaut.

Bereits 1914 wurde ein Aussichtsturm aus Stahl an dieser Stelle errichtet, der 1980 demontiert werden musste wegen fortgeschrittener Korrosion. Um die Aussicht auf den Taunus, den Vogelsberg und Frankfurt weiter zu gewährleisten, wurden zwei Türme aus Holz aufgestellt, die beide Opfer von Brandstiftung wurden. Nun, 90 Jahre später, erstrahlt der neue Atzelbergturm aus Stahl, geplant und gebaut von der Firme Huhle Stahl- und Metallbau aus Wiesbaden.

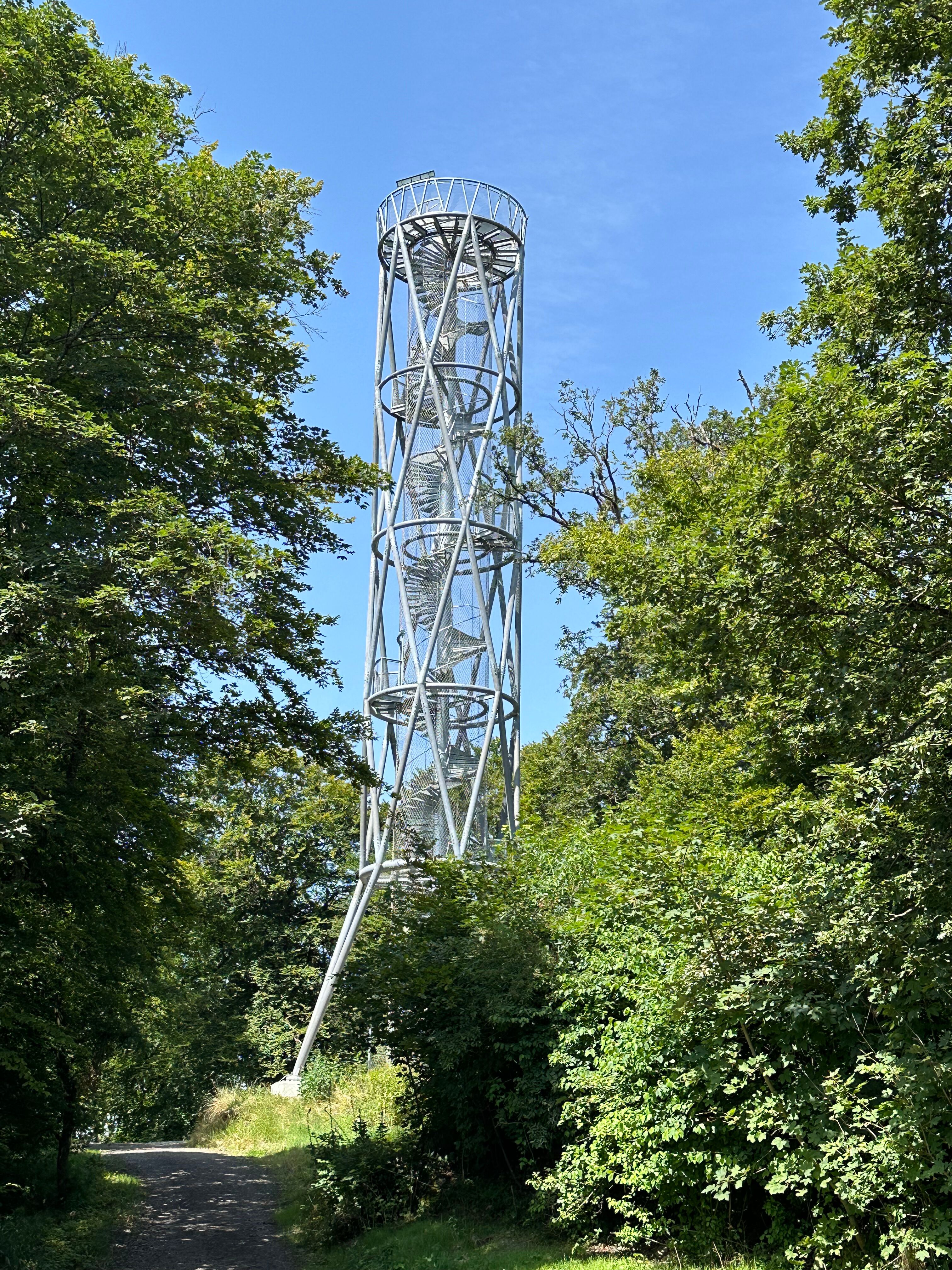

Über 156 Stufen kann das Bauwerk aus 30 Tonnen Stahl erklommen werden und bietet einen guten Ausblick in 27,5 Metern Höhe. Die oberste Plattform hat knapp fünf Meter Durchmesser für einen Rundumblick über die Baumwipfel. Schon vorher ermöglichen vier Balkone die immer höher werdende Sicht. Der Turm stützt sich als Dreibein auf dem Fundament der alten Bauten.

Schon die Planung des neuen Turms, war eine Herausforderung, denn die Einzelteile mussten gut montierbar, dazu verzinkungsgerecht konstruiert und transportabel sein.

Das Design des Turms ist schlank und luftig, bestehend aus gradlinigen und gekrümmten Stahlrohren, die in einer Off-Knot-Bauweise hergestellt wurden. Die Schraubpunkte befinden sich dabei außerhalb der Stabwerksknoten. Die geschweißten Knoten bleiben somit frei von zusätzlichen Laschen, Stoßdeckungen und Verschraubungen.

Das Material hatte durch die Herstellung hohe Toleranzen, was für die exakte Passgenauigkeit des Unternehmens zunächst ein Problem darstellte. Die Schraubstöße mussten schließlich ineinanderpassen. Dies lösten die Mitarbeiter mit Hilfe von Schweißschablonen, die sie für jeden der V-, Y- und X-Stöße anfertigten.

Ausschlaggebend für die Jury war genau diese kreative Lösung, mit einer hohen Materialtoleranz so exakt und filigran zu arbeiten. Sie lobte die große Erfahrung der ausführenden Mitarbeiter und die Entwicklung der aufwendigen Schweiß-Schablonen sowie die gelungene Einfügung des hohen Turms in der Natur.



Deutscher Metallbaupreis 2024

Bereits zum 14. Mal verlieh das Fachmagazin M&T Metallhandwerk und Technik aus der RM Rudolf Müller Medien in Köln den renommierten Deutschen Metallbaupreis für herausragende Objekte und Problemlösungen im Metallbau. Im Rahmen des Metallkongresses in Würzburg am 25. Oktober 2024 wurden die Gewinner in den sechs Wettbewerbs-Kategorien „Fenster, Fassade, Wintergarten“, „Treppen und Geländer“, „Metallgestaltung“, „Türen, Tore, Zäune“, „Stahlkonstruktionen“ und „Sonderkonstruktionen“ bekanntgegeben und vor ihren Kollegen aus der Metallhandwerksbranche im VCC Vogel Convention Center geehrt. Jährlich bewerben sich bundesweit rund 100 Betriebe mit ihren Objekten um eine Auszeichnung mit dem Deutschen Metallbaupreis.
