GFK Konstruktionsprofile
Produktinformationen

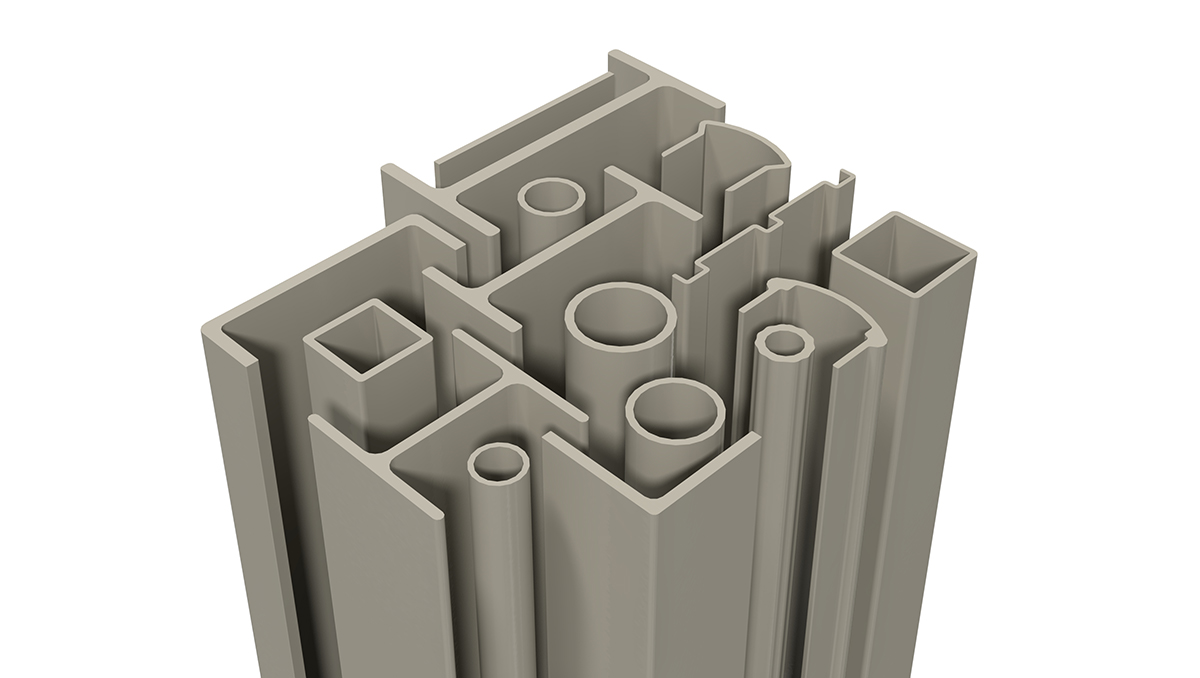

MEISER GFK-Profile sind die innovative Alternative zu herkömmlichen Konstruktionsmaterialien wie Stahl, Aluminium, Holz oder Beton. Mit einer vergleichsweise kleinen Auswahl an GFK-Profilen lassen sich eine Vielzahl von Anwendungen realisieren, z.B.: Treppen, Bühnen, Laufstege und Leitern. Alle MEISER GFK-Profile werden nach der Europäischen Norm EN 13706 hergestellt. Standardmäßig kommen ungesättigte Polyesterharze als Matrixwerkstoff zum Einsatz. Die verstärkenden Glasfasern liegen in Längsrichtung als Rovings und als querverstärkende Matten vor. Ergänzt wird der Aufbau durch ein thermoplastisches Oberflächenvlies. Die Standardfarbe ist grau ähnlich RAL 7032.
Die Herstellung der MEISER GFK-Profile ist nach ISO 9001/2015 zertifiziert und wird von unabhängigen Prüfinstituten überwacht.
Für alle Standard GFK-Konstruktionsprofile liegt die Zulassung des Eisenbahnbundesamtes (EBA) nach DBS 918 010 vor. Somit können diese GFK-Konstruktionsprofile als Unterkonstruktion für Signalpodeste, Laufstege & Treppen im konstruktiven Ingenieurbau im Bereich der Deutschen Bahn AG eingesetzt werden.
Eigenschaften
Eigenschaften der Konstruktionsprofile
| Eigenschaften | Norm | Einheite | Axial | Transversal |
|---|---|---|---|---|
| Zugfestigkeit | EN ISO 527-4 | MPa | 240 | 70-120 |
| Zugmodul | EN ISO 527-4 | MPa | 26000 | 8000 |
| Biegefestigkeit | EN ISO 14125 | MPa | 260 | 100-120 |
| Biegemodul | EN ISO 14125 | MPa | 24000 | 9000 |
| Druckfestigkeit | EN ISO 14126 | MPa | 250 | 80-90 |
| Druckmodul | EN ISO 14126 | MPa | 20000 | 4500 |
| Schlagzähigkeit (Charpy) | EN ISO 179-2 | kJ/m² | 180 | |
| Interlam. Scherfestigkeit | EN ISO 14130 | MPa | 70 | |
| Dichte | ISO 1183 | g/cm³ | 1,85 | |
| Glasgehalt | ISO 1172 | Gew. % | 60 | |
| Barcol Härte | EN 59 | ° | >35 | |
| Spez. Durchgangswiderstand | DIN 53482 | Ohm/cm | 10^10 bis 10^15 | |
| Oberflächenwiderstand | ISO 93 | Ohm | 10^12 | |
| Elektr. Durchschlagfestigkeit | DIN VDE 303 | kV/mm | 5 | |
| Dielektrizitätskonstante | DIN 53438 | >5 | ||
| Lin. Wärmeausdehnung | ISO 11359-2 | mm/mmK | 12*10^-6 | |
| Thermische Leitfähigkeit | DIN 51936 | W/mK | 0,35 | |
| Spez. Wärmekapazität | ISO 11357 | kJ/kgK | 1,1 | |
| Dauereinsatztemperatur | °C | -60 bis +150 | ||
| Wasseraufnahme | ISO 62 | % | 0,15 | |
| Formbeständigkeit Martens | DIN 53462 | °C | 200 | |
