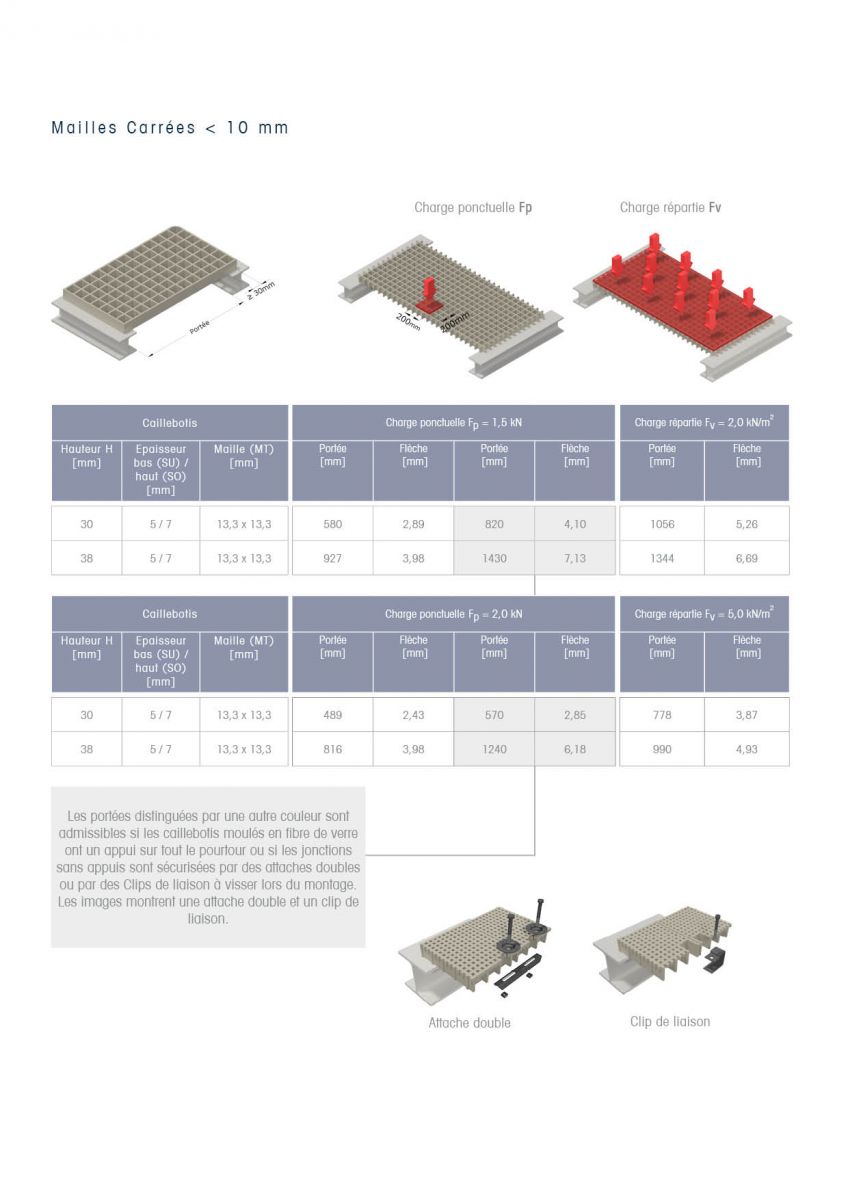

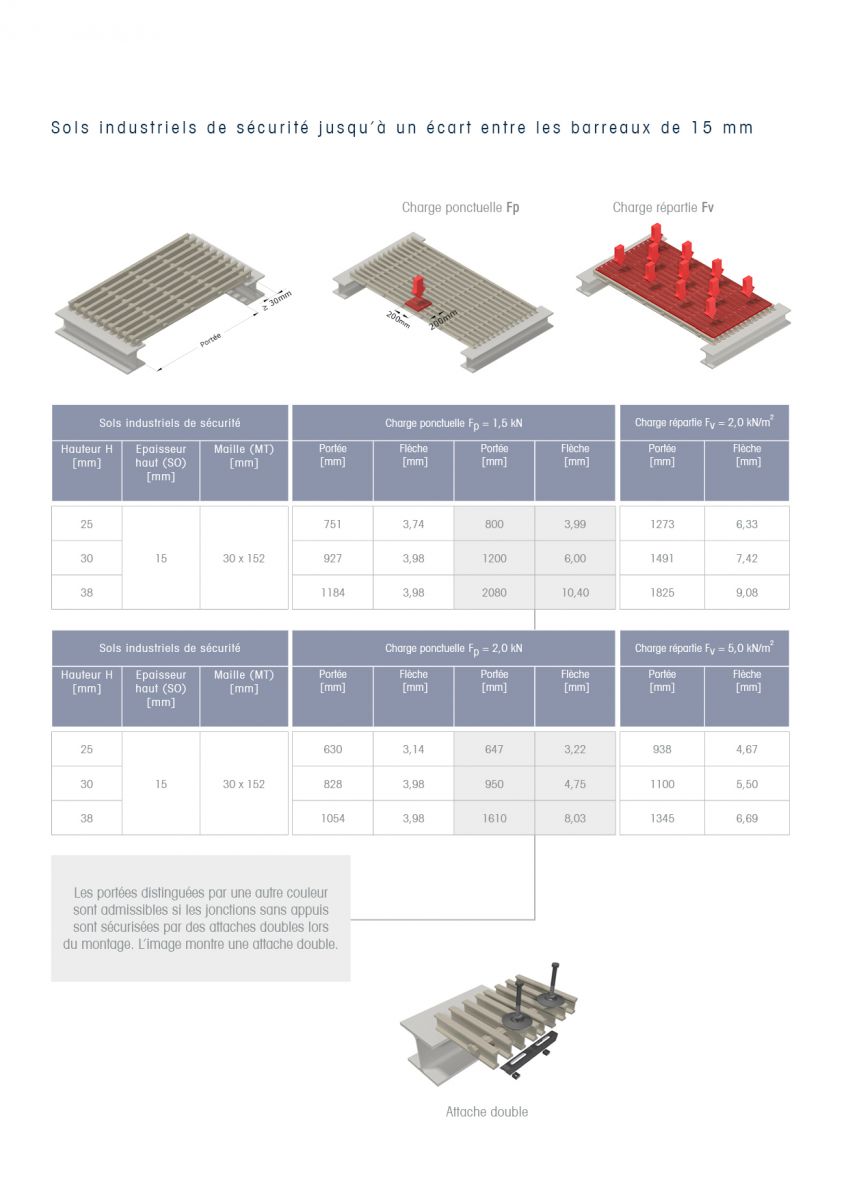

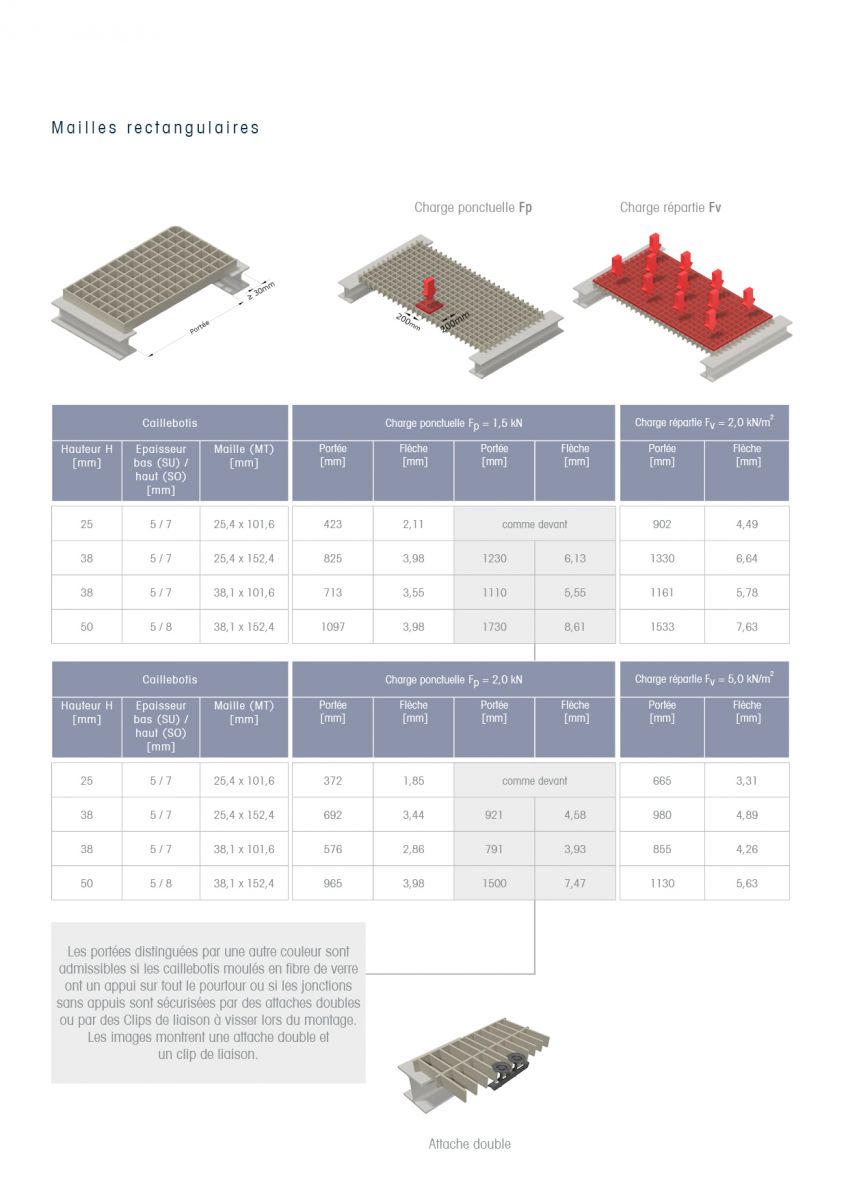

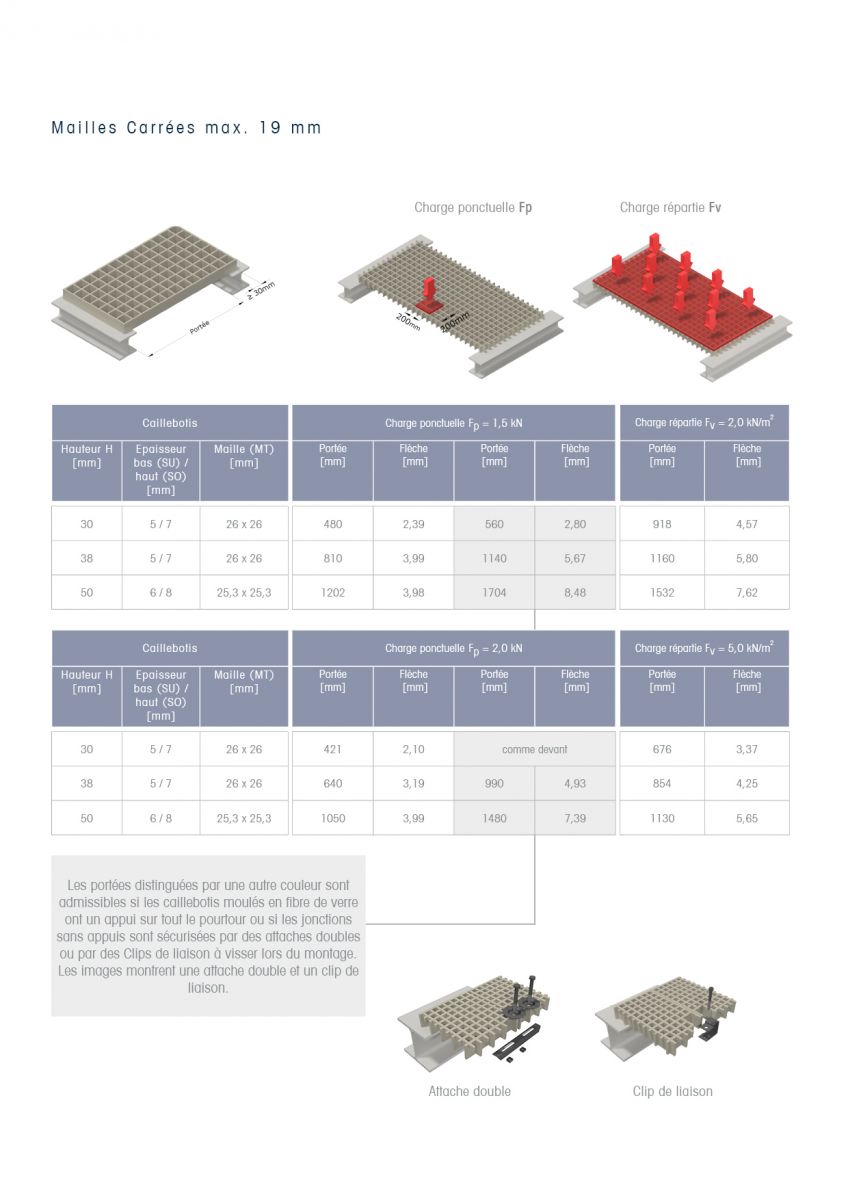

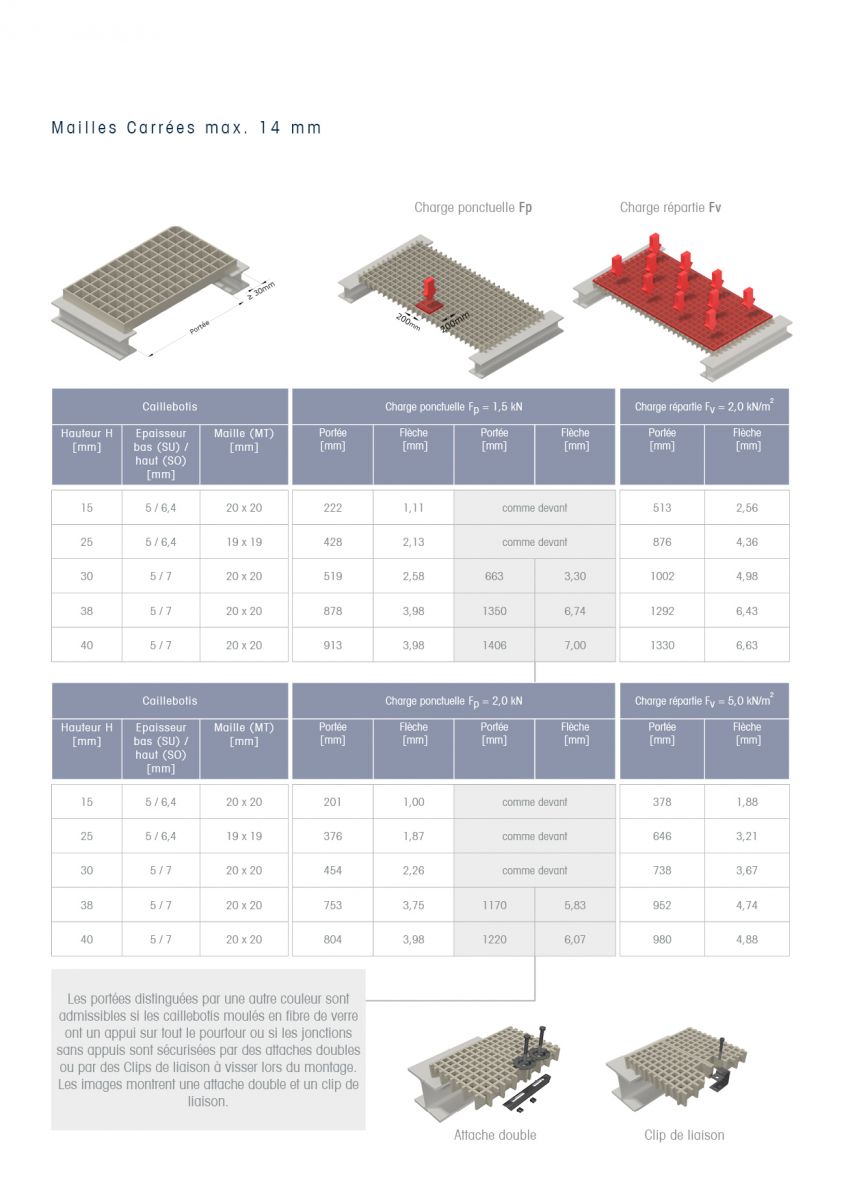

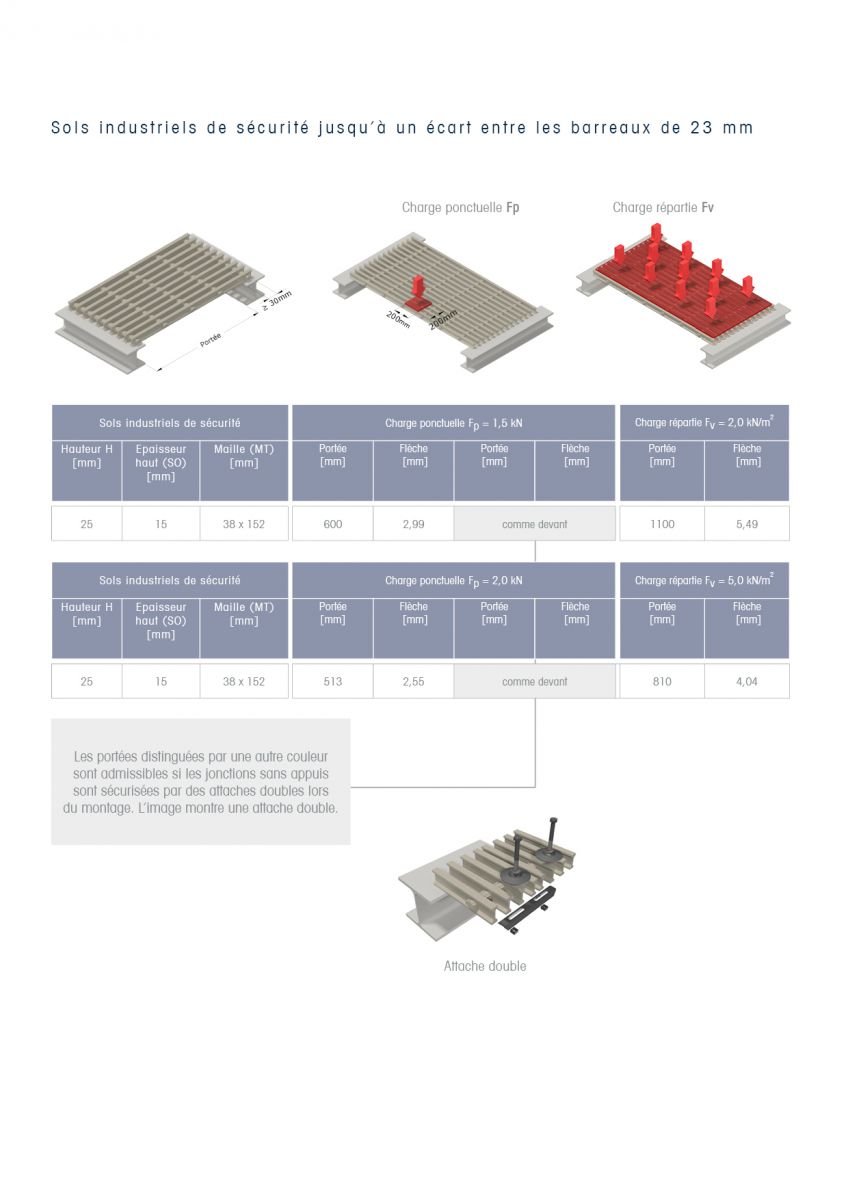

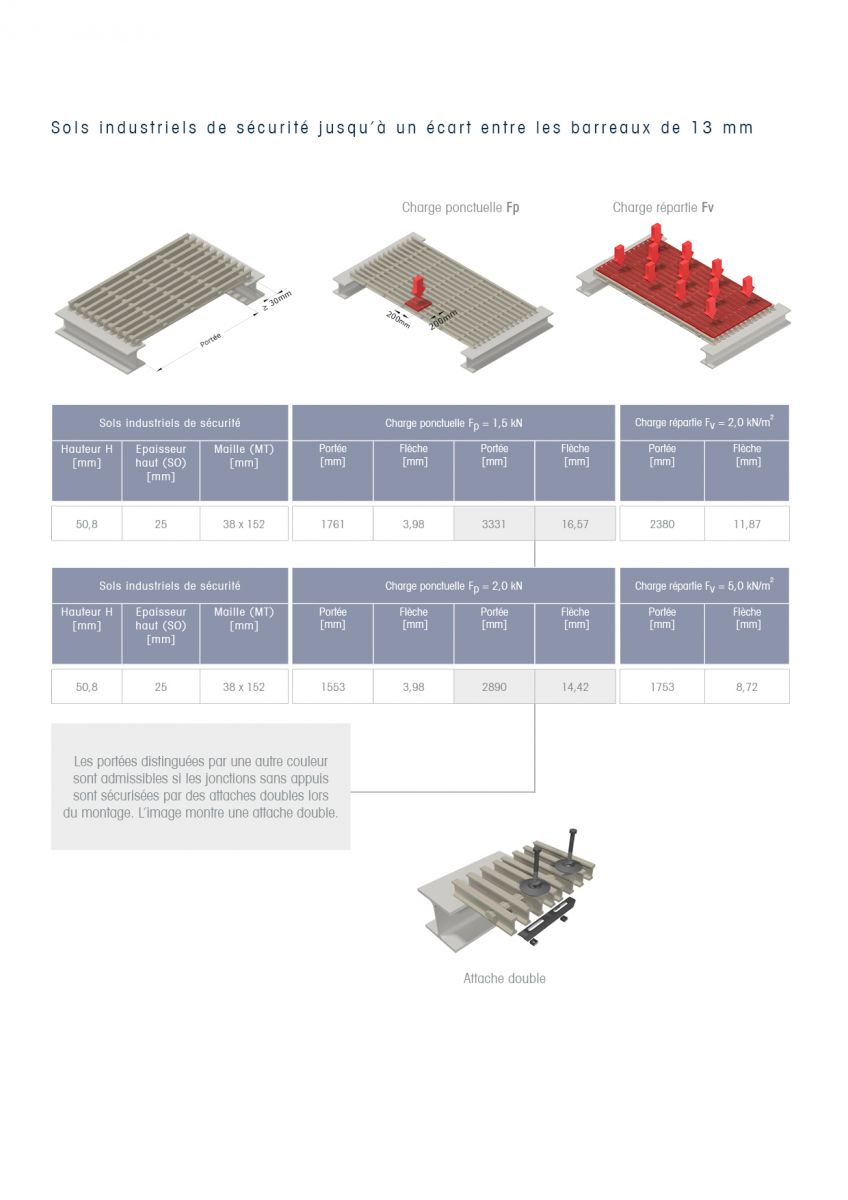

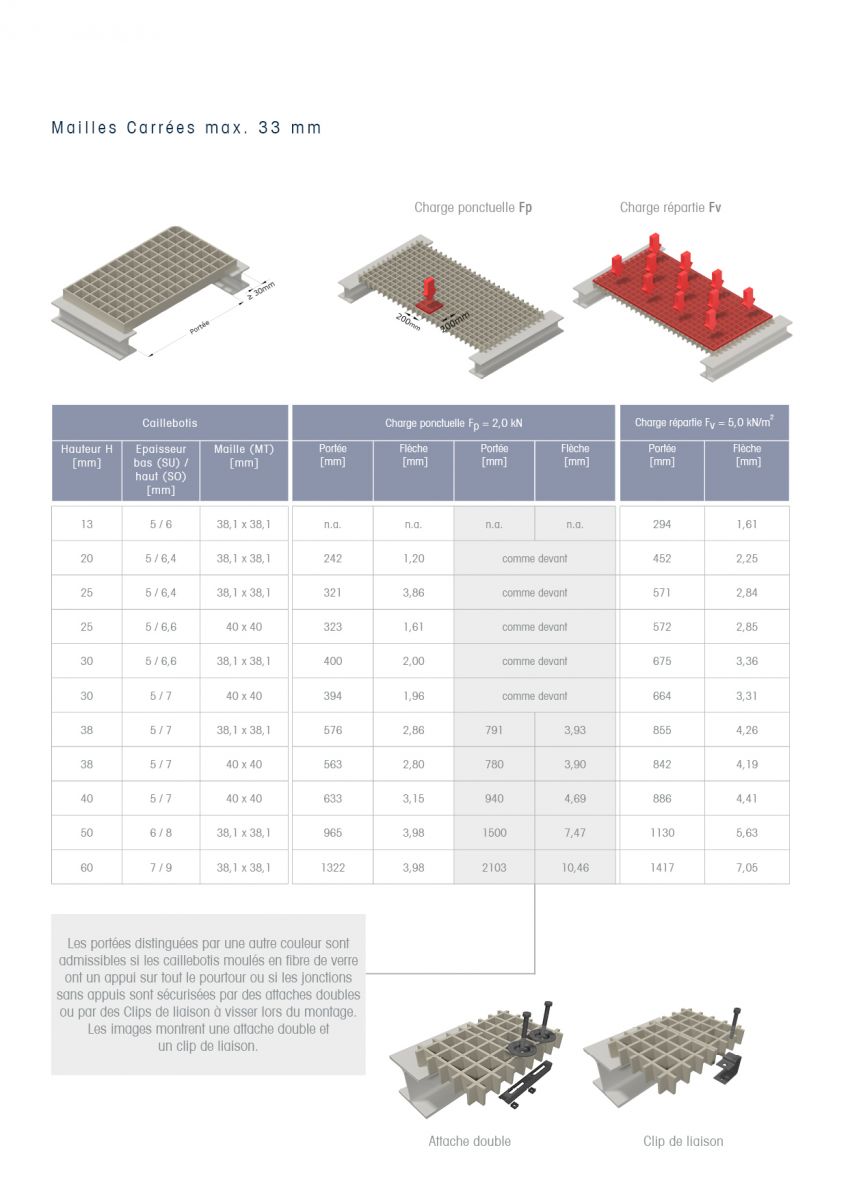

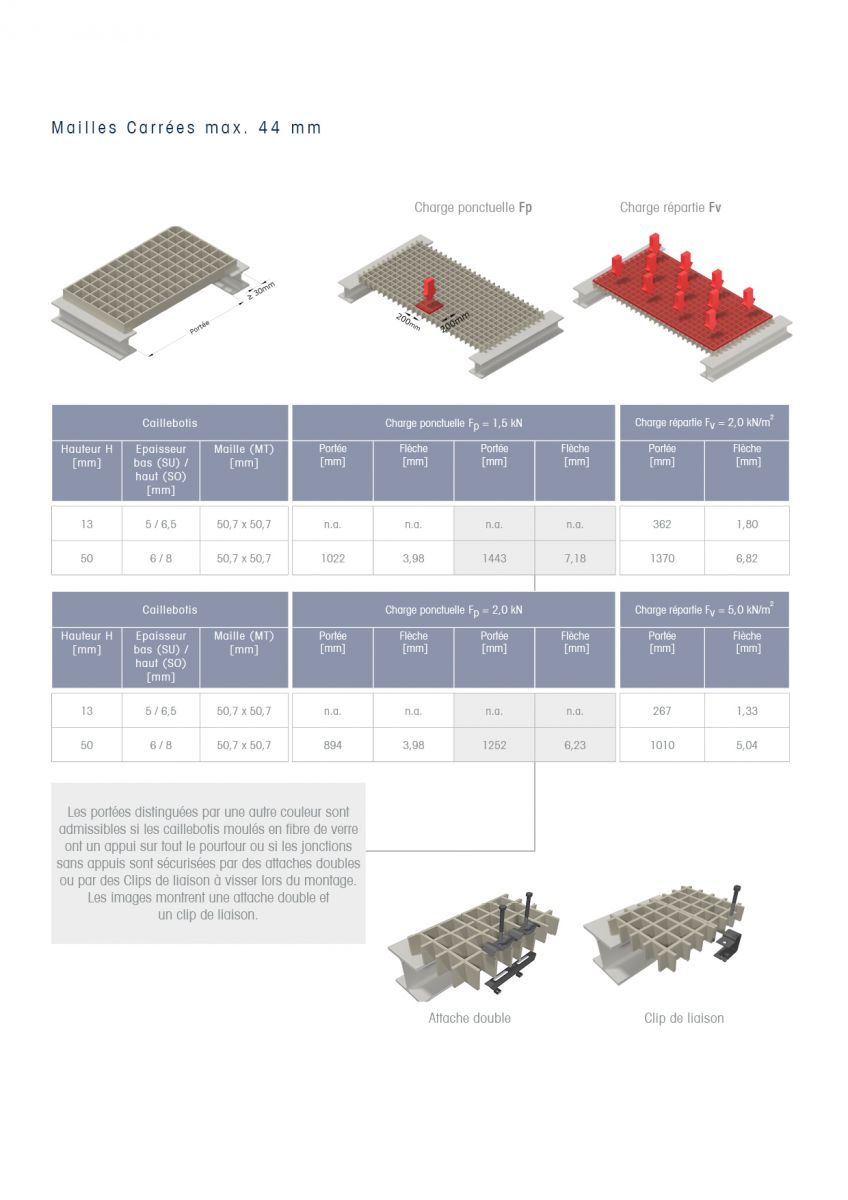

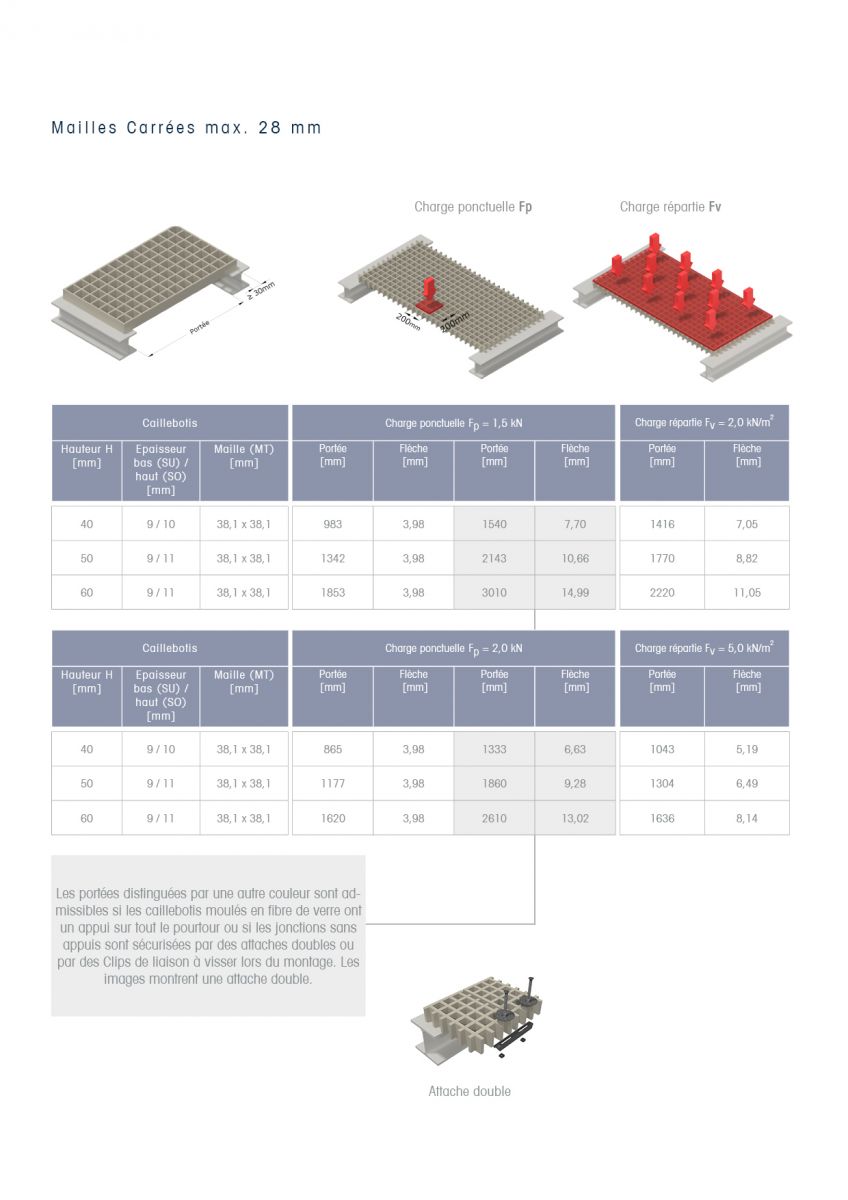

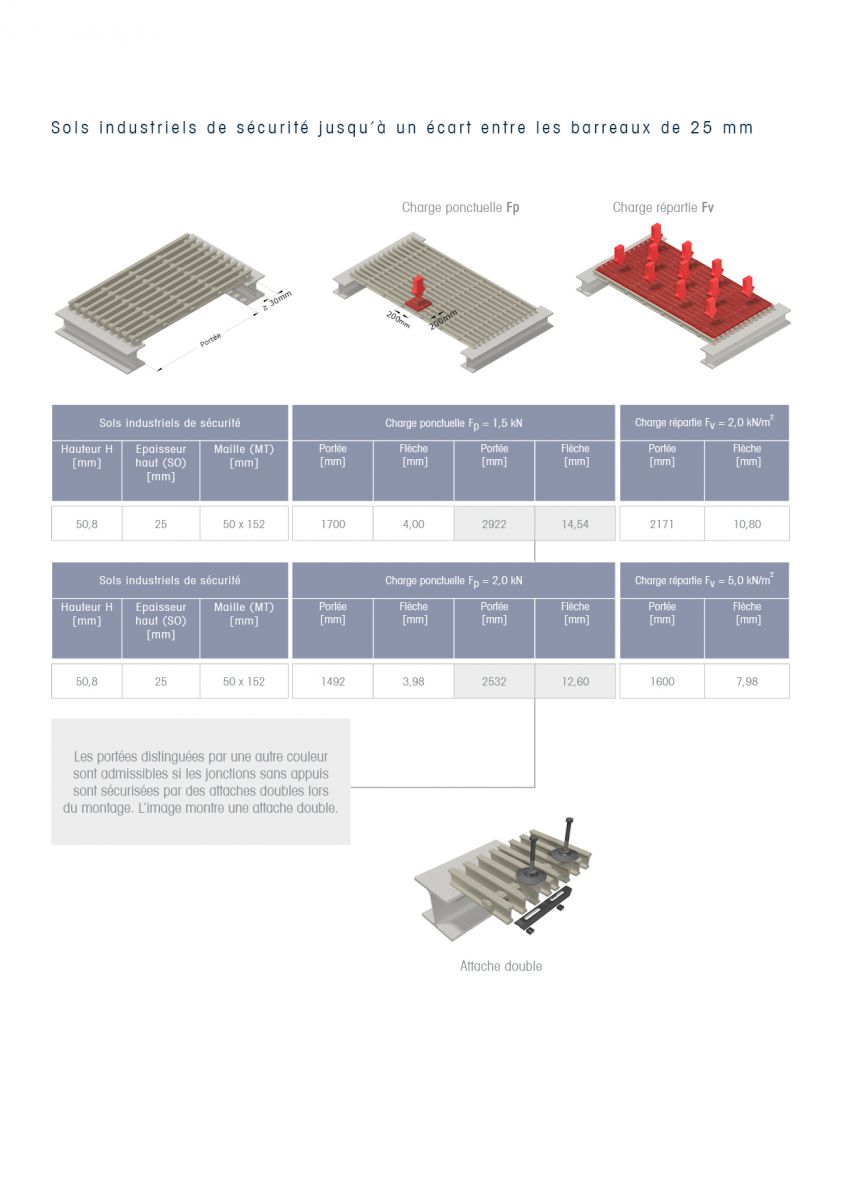

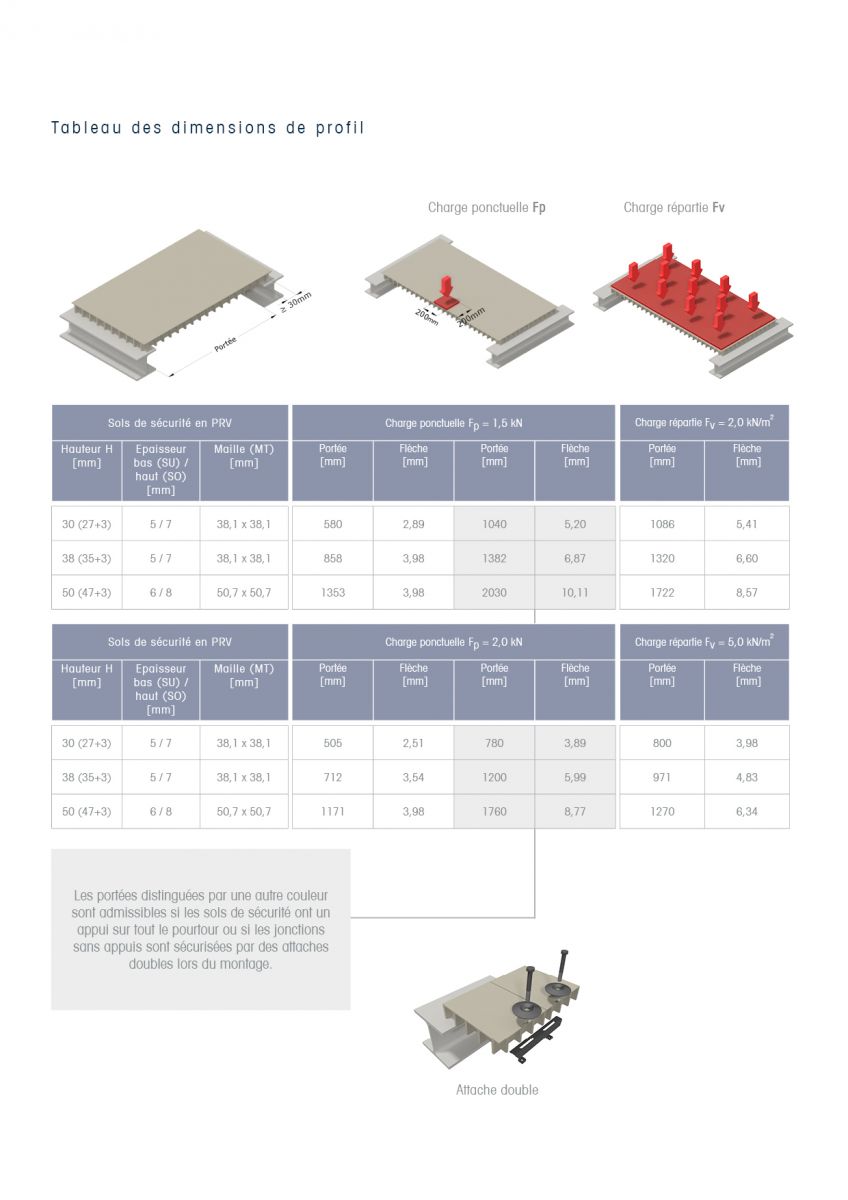

Tableaux de charges PRV

Calcul Statique:
Le calcul est basé sur les normes et directives suivantes:
1. DIN 24537-3:2007-08 - Caillebotis utilisé comme revêtement de sol – Partie 3: Caillebotis plastique
2. DIN EN 1990-NA:2010-12 - Annexe Nationale, bases de calcul des structures
3. RAL GZ 638:2008-09 - Caillebotis – Assurance qualité
4. Le poids propre a été négligé selon la norme DIN 24537-3 : 2007-08
5. La longueur d’appui la plus petite est de 30 mm selon la norme BGI/GUV-I 588-1
6.Les valeurs calculées sont atteintes uniquement avec une liaison de force entre les systèmes de plancher avec la structure porteuse.

Statical loads:
1. La charge ponctuelle FP = 1,5 Kn sur une surface d’impact de 200x200mm ainsi que la charge répartie Fv de 2,0 kN/m2 ont été déterminées conformément à la norme DIN EN ISO 14122-2 :2016-10 – Sécurité des machines – Moyens d’accès permanent aux machines – Partie 2 : Plateformes de travail et passerelles.
2. La charge FP = 2,0 Kn sur une surface d’impact de 200x200mm ainsi que la charge répartie Fv de 5,0 kN/m2 pour entrées, balcons et paliers d’escaliers de la catégorie T2 ont été déterminées conformément à la norme DIN EN 1991-1-1/NA:2010-12 Allemagne. D’autres exigences pour une surface d’impact de 50x50 mm n’ont pas été prises en compte !

Déformation/Flèche:
1. La déformation/flèche élastique des systèmes de plancher sous charge ne doit pas dépasser 0,5 % (1/200) de la portée.
2. La différence de hauteur aux jonctions des systèmes de plancher chargés et non chargés ne doit pas dépasser 4 mm. Si la déformation /flèche à 1/200 est supérieure à 4 mm, les jonctions sans appuis doivent être fixées avec des attaches doubles. Pour les systèmes de plancher, l’utilisation d’attaches doubles a une influence significative sur la portée atteignable. A ce sujet, tenir compte des indications figurant sur les valeurs distinguées par une autre couleur dans les tableaux.

Si votre cas de charge ne figure pas dans la liste, n’hésitez pas à nous contacter pour plus d’informations.
