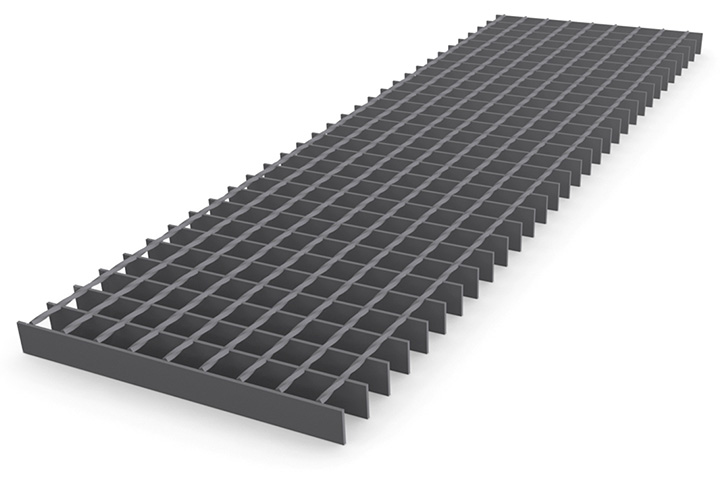

Hegesztett présrácsok

Termékinformációk

A MEISER hegesztett présrácsokat hagyományos módon az ipar számos területén használják. Minden egyes főborda és mellékborda találkozási pontjánál történő ellenállás hegesztés egy nagyon stabil és tartós szerkezetet eredményez. A hegesztett présrács mellékbordája rendszerint csavart négyzetacél, amelyeket a kicsípés nélküli főbordákhoz rögzítünk. Ez nagy nyomás alatti ellenálláshegesztéssel történik.

A MEISER hegesztett présrácsok főként az olaj- és gáziparban, bányákban és erőművekben találhatóak meg. Stabilitása miatt nagyon szeretik, mert fonatból történő megmunkálásra (pl. vágás) kiválóan alkalmas.

A MEISER hegesztett présrácsok laposacél szegéssel készülnek.

Müszaki adatok

Járatos bordaosztások

Főborda	Mellékborda
15,08	-	-	-	38,1	50,8	76,2	101,6
17,15	-	-	-	38,1	50,8	76,2	101,6
20,77	-	24,0	-	38,1	50,8	76,2	101,6*
23,69	-	24,0	-	38,1	50,8	76,2	101,6*
25,00	-	-	-	-	-	76,2	101,6
30,15	-	-	-	38,1	50,8	76,2	101,6
33,00	-	-	31,75	-	-	-	-
34,30	19,25	24,0	-	38,1	50,8	76,2	101,6
41,45	-	24,0	-	38,1	50,8	76,2	101,6
45,23	-	-	-	38,1	50,8	76,2	101,6
51,45	-	-	-	38,1	50,8	76,2	101,6
60,30	-	24,0	-	38,1	50,8	76,2	101,6
68,60	-	24,0	-	38,1	50,8	76,2	101,6

*korlátozottan lehetséges

Járatos főborda méretek

Főborda 2 mm	Főborda 3 mm	Főborda 4 mm	Főborda 5 mm
20/2	20/3	20/4	20/5
25/2	25/3	25/4	25/5
30/2	30/3	30/4	30/5
35/2	35/3	35/4	35/5
40/2	40/3	40/4	40/5
45/2	45/3	45/4	45/5
50/2	50/3	50/4	50/5
-	60/3	60/4	60/5
-	70/3	70/4	70/5
-	80/3	80/4	80/5
