Menekülő- és tűzlépcsők Csigalépcső
Termékinformációk

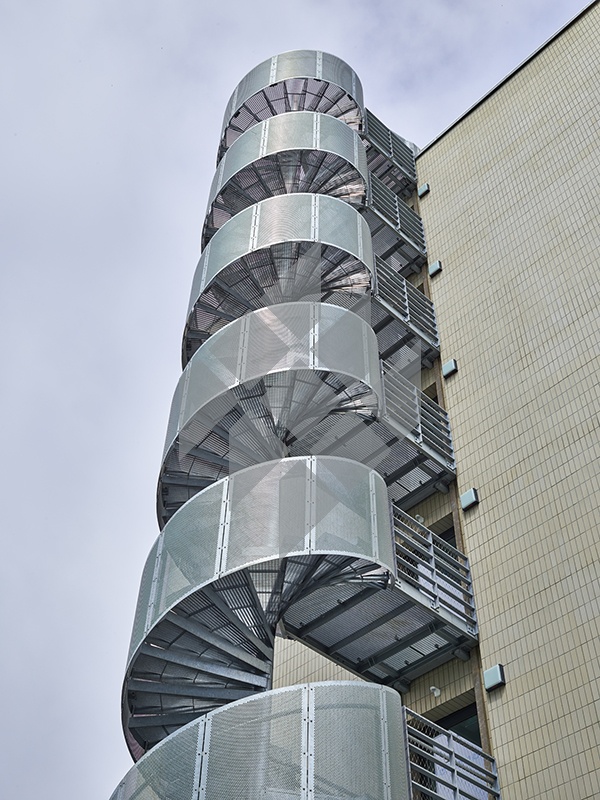

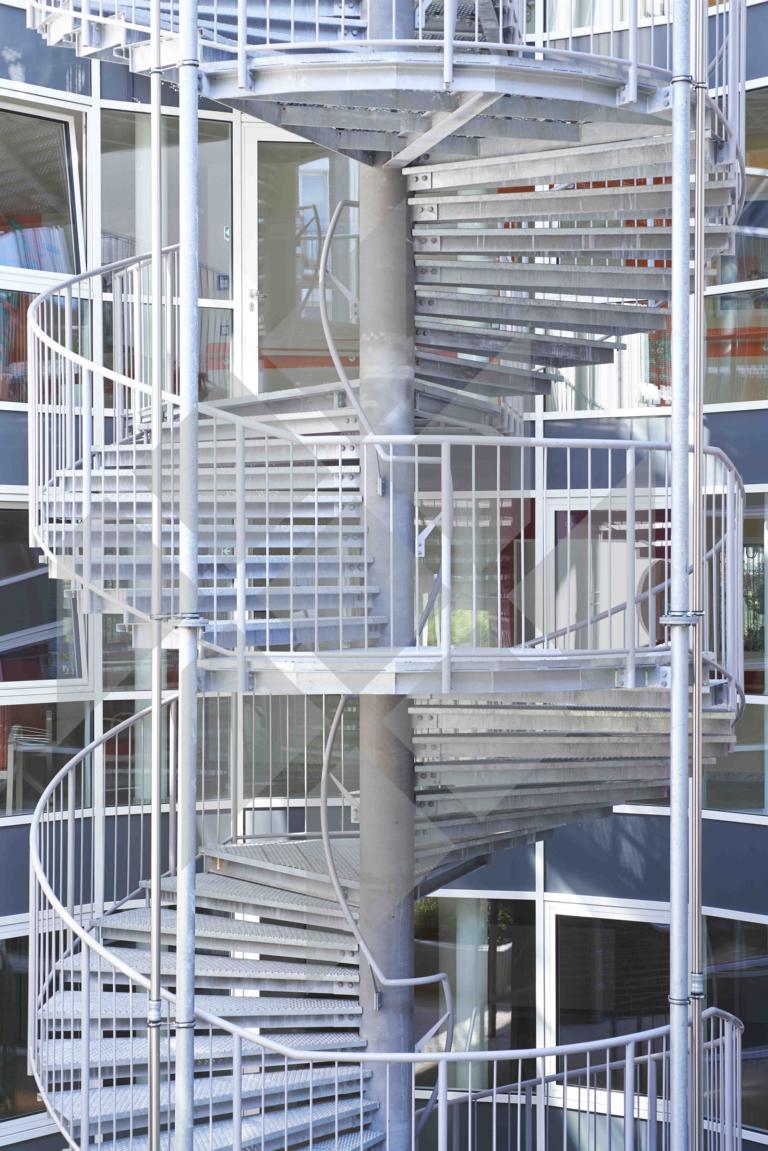

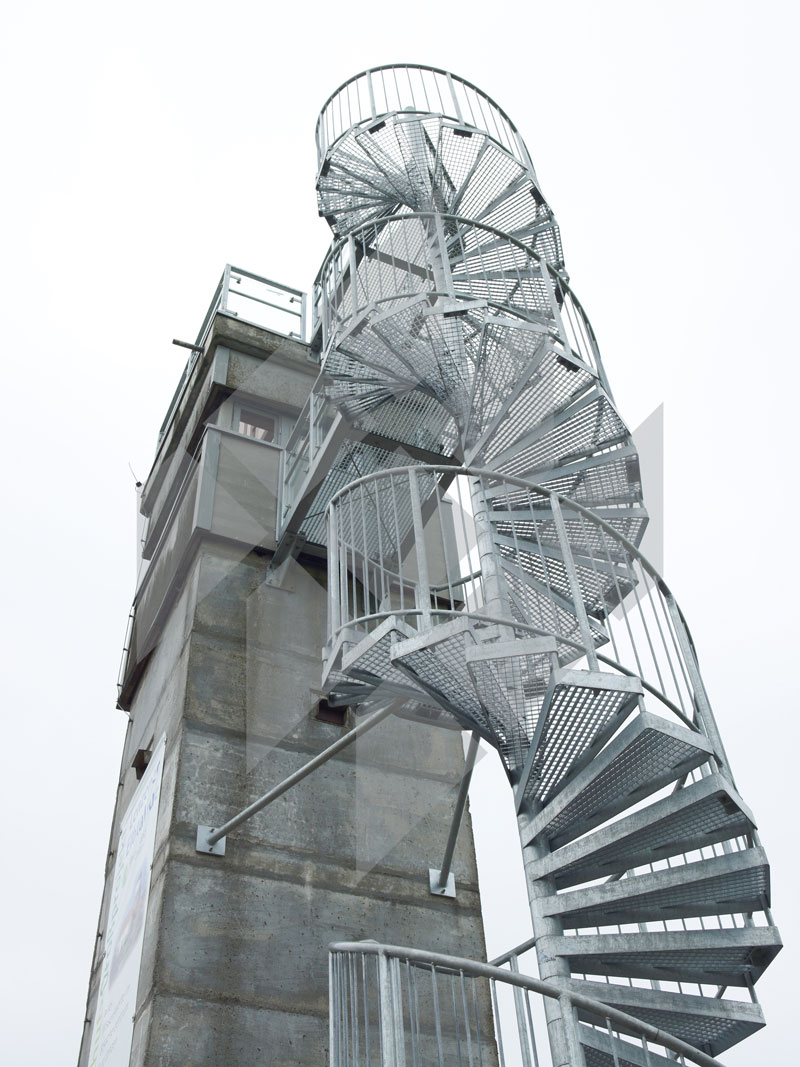

A csigalépcső az íveltkarú lépcsők sorában egy különleges kialakítás, ami egyben a leghelytakarékosabb lépcsőkialakítást jelenti. Különlegessége a középpontban álló cső, ami lépcső teherhordó eleme.
A vonatkozó kiadványokban a csigalépcsőt, csak megemlítik, mivel annak kialakítására, nincsenek konkrét előírások. A lépcsőfokok különleges kialakítása miatt a csigalépcsőknél alapvetően meg kell különböztetni a járószélesség fényméretét (a központi cső és a korlát kézlécének belső éle közötti méret), és a hasznos járószélességet (a 100 mm-nél szélesebb belépéstől mért méret, a DIN 18065 szerint).
A csigalépcsők különlegessége a járószélesség belső elhatárolásának eltolása a hasznos lépcső járószélesség közepére. A csigalépcső legkisebb átmérője ne legyen kisebb 1300 mm-nél, mert az ennél kisebb átmérőjű lépcsők használhatósága korlátozott. 1000 mm hasznos járószélességet kb. 2900 mm külső átmérővel lehet elérni.
A MEISER-nél szabványos csigalépcsőnél van egy központi cső, és ennek megfelelően a lépcsőfokokon egy húzógyűrű. Ezzel a kialakítással képesek vagyunk, a kialakítási lehetőségek és az ügyfelek igényeinek széles spektrumát lefedni. Alapvetően 4 csőpárosítást használunk, amelyeket a lépcső átmérőjének, és magasságának megfelelően a statikai követelményeknek megfelelően kell kiválasztani.
A „húzógyűrűs rendszernél” az egyes húzógyűrűk között jelentkező hézagok eltakarására kínáljuk a közgyűrűket, amelyek acélból forgácsolva készülnek. Egy másik kialakítási lehetőség a központi cső szintenkénti megosztása, felhegesztett csomólemezekkel, amelyekre az egyes lépcsőfokokat fel lehet csavarozni. A lépcsőfokokat távtartó csövekkel, és tőcsavarokkal rögzítjük egymáshoz. A korlátoszlopokat minden második lépcsőfokhoz csavaros kapcsolattal rögzítjük.
Az egymás fölé rendezett kilépőpódiumokkal csigalépcsők kialakítás kb. 4000 mm-es szintkülönbségnél kritikus feladatot jelentenek. Nem lehet minden átmérőnél biztonságos fellépési viszonyokat kiválasztani, úgy hogy ezzel együtt a 2000 mm átjárási magasság is garantált legyen. A központi cső körül kialakított kézléc, és a bejárat belépésének lezárása olyan kiegészítő intézkedések, amikkel részben a lépcső biztonságos bejárása, illetve az illetéktelen belépés elleni védelmet is biztosítja. A mi feladatunk az, hogy Önnek az optimális megoldást javasoljuk. Bízzon a mi szolgáltatásunkban, és kompetenciánkban!
Az építészek különleges kívánságai, újból és újból kihívás elé állítanak minket, hogy azokat a vonatkozó előírásokkal összhangban valósíthassuk meg. Ebben bonyolultabb hegesztett szerkezetek gyártásában is az Ön megbízható partnere vagyunk.
A MEISER FERROSTE KFt. rendelkezik az EN 1090-1 B.1 táblázat szerinti hegesztőüzemi tanúsítvánnyal, és a teherhordó acélszerkezetek EN-1090-2 szerinti EXC2 kiviteli osztályig érvényes üzemi gyártásellenőrzés tanúsítványával.
A belépési méretet, és a fokmagasságot úgy kell megválasztani, hogy az igazodjon az ember lépéshosszához. Tapasztalataink, és a baleseti statisztikák kiértékelése azt mutatják, hogy a fokmagasságnak 140 és 190 mm között kell lennie, valamint a belépésnek 260 és 320 mm között, az alábbi képletnek megfelelően:
A lépcső jó járhatóságához az alábbi képlet érvényes:
2 x (s) fokmagasság + (a) belépési méret = 630 30 mm
Az emelkedési szög legyen 30°-45° között.
Legfeljebb 18 fellépésen után (lépcsőkaronként) a szükséges lépcsőknél egy pihenő-, vagy kitérőpódiumot kell kialakítani.
A csigalépcsők járórács betétei szabványosan mindig csúszásmentesek (csúszásmentes, GS) és biztonsági belépőél nélkül kerülnek kialakításra, úgy hogy a rácsokat egy laposvas keretbe hegesztik bele (a külső peremek egyenesek, és egyenletes magasságúak). Egy utólag felhegesztett biztonsági belépőél szintén kialakítható, opcióként.
Nem minden fajta épülethez, és annak nem minden helyén lehet utólag egy lépcsőszerkezetet rögzíteni. De a technikusaink, és statikusaink minden esetben kínálnak egyedi megoldásokat, hogy a lépcsőt biztonságosan lehessen az épülethez rögzíteni. A lépcső kapcsolata az épülettel az egész statikai koncepció fontos része. Az ügyfeleinkkel szorosan együttműködve keressük meg a legjobb megoldást. Egy olyan megoldást, amely minden követelményt kielégít, és úgy az építészeti kívánalmaknak megfelelő, mint ahogy statikailag is igazolható legyen.
