таблица нагрузок Напольных систем

Статические расчеты:
Расчёт параметров происходил исходя из ниже перечисленных норм и инструкций
1. DIN 24537-3:2007-08 - Rрешетки и напольные системы – часть 3: Пластиковые решетки
2. DIN EN 1990-NA:2010-12 - альное приложение, исходные данные. Планирование несущих конструкций
3. RAL GZ 638:2008-09 - решеточный настил- контроль качества
4. Собственный вес рассчитывался по DIN 24537-3 : 2007-08 не принимался во внимание.
5. Самая маленькая длина опорной части по BGI/GUV-I 588-1 составляет 30мм
6.Все параметры достигаются только при наличии силового винтового соединения с несущей конструкцией.

Статические нагрузки:
1.Точечная нагрузка FP= 1,5 kN на точку 200x200 мм и распределённая нагрузка Fv в  2,0 kN/m2  были взяты из норм DIN EN ISO 14122-2 :2016-10 - техника безопасности для машинного оборудования - стационарный доступ к машинному оборудованию - часть 2 рабочие площадки и мостики
2. Точечная нагрузка FP = 2,0 kN на точку в  200x200 мм и  распределённая нагрузка Fv в 5,0 kN/m2 для проходов, балконов и лестничных площадок категории Т2 были взяты из нормы DIN EN 1991-1-1/NA:2010-12 Германия.

Дополнительные требования по точечной нагрузке на точку 50x50 мм не принимались во внимание.

деформация /прогиб:
1.Эластичная деформация/прогиб напольных систем GFK под нагрузкой макс.. 0,5% (1/200) длины пролёта.

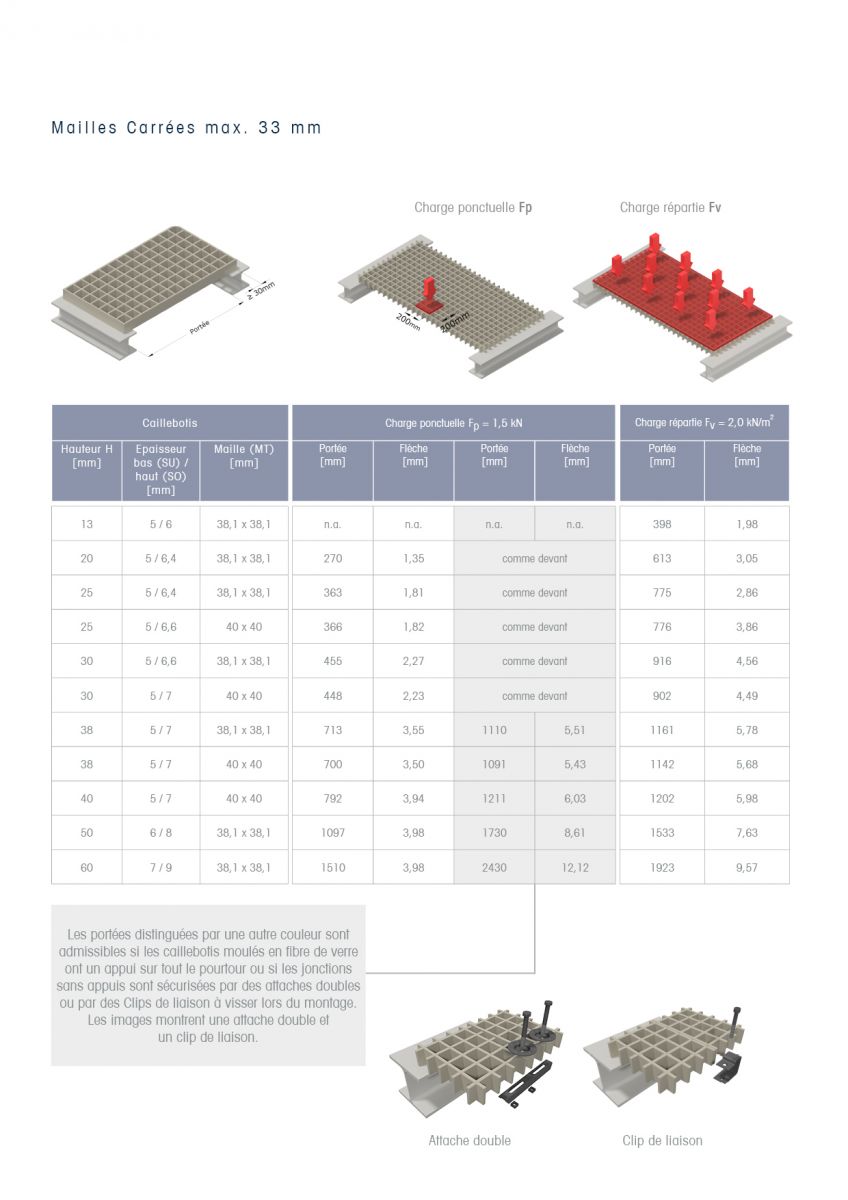

2. Высота кромок решеток на участках между нагруженными и ненагруженными решетками на месте монтажа не должна превышать 4мм. В случаях где эластичная деформация/прогиб превышает 1/200 > 4 мм, решетки должны соединятся двойным зажимом для предотвращения поднятия кромок. Использование двойного зажима играет большую роль в достижение заданного расстояния между опорами. Смотрите для этого цветные расчеты в Таблице.

Если ваш конкретный случай нагрузки не указан в списке, то мы готовы вам оказать техническое содействие. Просим принять во внимание, что пригодность решёточного настила должна проверятся заказчиком.
